深圳市科電遠揚科技有限公司主營歐美工業產品的經銷采購，作為國內一站式原裝正品采購平臺，滿足您的物料需求，解決您的采購煩惱!以下是我們對美國TEKTRONIX差分探頭主要特征介紹的相關介紹，歡迎您來電咨詢！

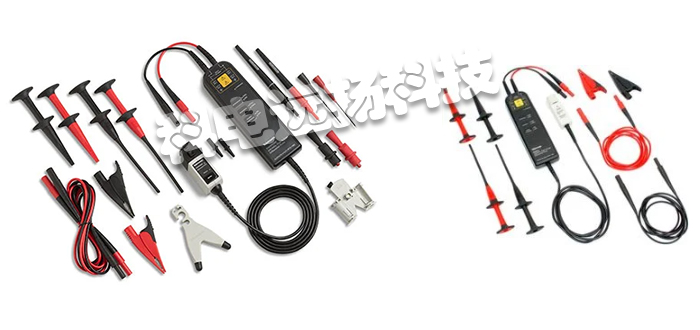

1、美國TEKTRONIX差分探頭概述
大量的泰克探頭和附件供您選擇，全部都能與業界領先的示波器完美匹配。超過100種選擇，您會找到特定測試應用中所需的示波器探頭。高壓差分探頭用于測量兩個均非為地的測試點之間的電壓差。泰克的高壓差分探頭可用于高達6000 V的信號。這類探頭由于具有共模抑制能力，成為較大部件中進行非地參考、浮動或隔離測量的良好選擇。
2、美國TEKTRONIX差分探頭主要特征介紹
①帶寬高達200 MHz
②高達6000 V差分（直流+峰值交流）
③高達2300 V公共電壓(RMS)
④超范圍指示器
⑤安全認證
⑥可切換衰減
⑦可切換帶寬限制
⑧優秀的帶寬和探頭負載影響
⑨符合第三方安全認證的產品（UL、CSA、ETL）
⑩高壓和中壓產品，支持不同動態范圍和測量分辨率的需要
?全面的探頭附件
3、美國TEKTRONIX差分探頭連接選項
TMDP和THDP系列探頭配備TekVPI®接口，可實現示波器和探頭之間的智能通信。按下探頭菜單按鈕將在示波器顯示屏上啟動探頭控制菜單，提供對所有相關探頭設置和控制的訪問。這些探頭設計用于在TekVPI®示波器上運行，無需TPA-BNC適配器。P52xxA系列探頭配備了Tektronix TekProbe®接口，可將刻度信息傳送至示波器?？梢灾苯舆B接到配置有TekProbe®接口的示波器，或者連接到與1103 TekProbe®電源一起使用的任何示波器。
4、美國TEKTRONIX差分探頭功能
THDP0100和P5210A具有泰克最大的差分動態范圍功能，允許用戶安全測量高達±6000 V。THDP0100支持高達100 MHz的帶寬和高達2500 V/ns（1/1000增益）的壓擺率。這些探頭配有兩種尺寸的鉤尖，并具有超量程視覺和聽覺指示器，當超出探頭的線性范圍時會向用戶發出警告。THDP0200和P5205A是有源差分探頭，能夠安全測量高達±1500 V的差分電壓。這些探頭可有效測量電機驅動器和電源轉換器等IGBT電路。THDP0200支持高達200 MHz的帶寬和高達275 V/ns（1/250增益）的轉換速率。
5、美國TEKTRONIX差分探頭特性
TMDP0200和P5202A專為差分要求高達±750 V的中壓應用而設計。這些探頭具有較低的衰減范圍并提供更好的信噪比。P5200A可與任何示波器配合使用，使用戶能夠在示波器接地的情況下安全地測量浮動電路。P5200A有源差分探頭將浮動信號轉換為低壓接地參考信號，這些信號可以安全、輕松地在任何接地參考示波器上顯示。為了安全操作，請勿將P5200A高壓差分探頭與具有浮動輸入（隔離輸入）的示波器一起使用，例如Tektronix TPS2000和THS3000系列示波器。P5200A高壓差分探頭需要示波器或其他具有接地輸入的測量儀器。
6、美國TEKTRONIX差分探頭規格
?
| TMDP0200 | THDP0200 | THDP0100 | |
|---|---|---|---|
| 衰減 | 25X / 250X | 50X / 500X | 100X / 1000X |
| 差分電壓（典型值） | 250X：±750V | 500X：±1500V | 1000X：±6000V |
| 25X：±75V | 50X：±150V | 100X：±600V | |
| 共模電壓（典型值） | ±750V | ±1500V | ±6000V |
| 最大輸入對地電壓（典型值） | 450V CAT I | 1000V CAT II | 2300V CAT I |
| 300V CAT III | 600V CAT III | 1000V CAT III | |
| 帶寬（典型值） | 200兆赫 | 200兆赫 | 100兆赫 |
| 上升時間 | <2納秒 | <2納秒 | <3.6納秒 |
| 轉換率（典型值） | 1/250 增益時 <275 V/ns | 1/500 增益時 <650 V/ns | 1/1000 增益時 <2500 V/ns |
| 探頭尖端的輸入阻抗（典型值） | 5兆歐|| <2pF | 10兆歐|| <2pF | 40兆歐|| <2.5pF |
| 典型 CMRR（典型） | 直流：>-80分貝 | 直流：>-80分貝 | 直流：>-80分貝 |
| 100kHz：>-60dB | 100kHz：>-60dB | 100kHz：>-60dB | |
| 3.2兆赫：>-30分貝 | 3.2兆赫：>-30分貝 | 3.2兆赫：>-30分貝 | |
| 100兆赫：>-26分貝 | 100兆赫：>-26分貝 | 100兆赫：>-26分貝 | |
| 電纜長度（典型值） | 1.5米 | 1.5米 | 1.5米 |
| 直流增益精度 | ±2% | ±2% | ±2% |
7、美國TEKTRONIX差分探頭應用領域
①浮動測量
②開關電源設計
③電機驅動設計
④電子鎮流器設計
⑤CRT顯示器設計
⑥電源轉換器設計與服務
⑦功率器件評估
